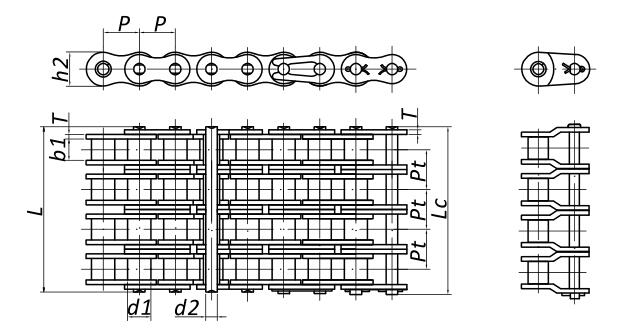

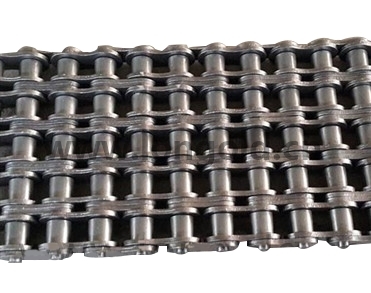

A系列短節距多排滾子鏈條

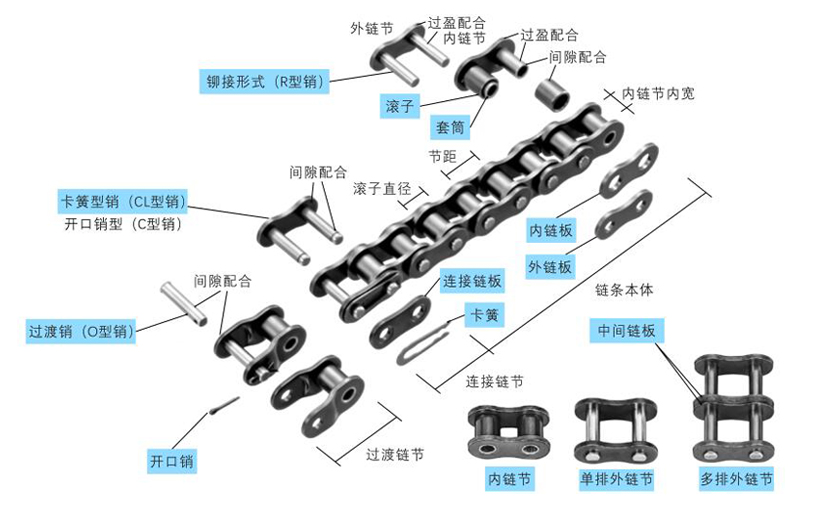

滾子鏈條的結構 |
1.基本結構
◎ 鏈板：鏈板承受在傳動中鏈條產生的張力。雖然張力通常是反復負荷，但有時也伴隨沖擊。所以鏈板 不僅要求靜態抗拉強度高，疲勞強度和沖擊強度也要高，而且動態時還必須具有好的韌性。
◎ 銷子：銷子插入鏈板承受剪切作用力和彎曲作用力的同時，滾子鏈發生彎曲并與鏈輪嚙合時，銷子與套筒一起構成軸承部位的零件。因此，除了抗剪強度、抗彎強度、韌性外，還必須具有耐磨損性。
◎ 套筒：套筒通過各零部件承受復雜的作用力，特別是在與鏈輪嚙合時，會通過滾子承受反復沖擊載荷，所以必須具有大的疲勞強度和沖擊強度。而且，與銷子一起作為軸承部件，所以也要求具備相當?shù)哪湍p性。
◎ 滾子：滾子在滾子鏈咬入鏈輪時，因為與齒面接觸，所以會承受反復沖擊載荷。另外，在嚙合后，與齒的嚙合平衡位置會因為張力的大小而變化，所以在被齒和套筒夾住的同時移動齒面會承受壓縮負荷和摩擦力。因此，滾子必須具有好的沖擊疲勞強度、耐壓縮強度、耐磨損性。
◎ 內鏈節：2個套筒被壓入2塊內鏈板中，為了使?jié)L子鏈能夠在套筒的外側旋轉而被嵌入安裝。單排和多排鏈條的內鏈節一樣。
◎ 外鏈節和中間鏈板：外鏈節是2根銷子被壓入到2塊外鏈板中。多排滾子鏈時，在外鏈節上添加中間鏈板。
* 1. 三項基本尺寸：節距/滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。如果該三項尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。
2. ▲警惕：卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落的，是保持鏈條本來強度的重要零部件。絕對不能忘記安裝！
3. 間隙配合：裝配軸與孔時，總是使其留有間隙的配合。孔的公差為正公差。
4. 過盈配合：裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差為負公差。
2.連接部件
滾子鏈條一般由多個鏈節連接成環形或者固定末端使用，不論哪種都需要連接鏈節。而且當滾子鏈條為奇數節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力，最大容許張力下降，所以請盡可能設計成偶數節數。還有一般情況下，連接鏈節，過渡鏈節上僅涂抹防銹油。組裝到本體上是，請在銷子、套筒上涂抹足夠的潤滑油。
2.1連接鏈節
| 鏈條品種 | 連接鏈節名稱 | 銷子和連接鏈板之間的配合方式 | 連接鏈板的固定方式（鏈扣的形式） |
| A系列滾子鏈條/B系列滾子鏈條 | M型連接鏈節 形式：JL | 間隙配合（M） | 卡簧 |
| 開口銷 | |||
| 彈簧銷 | |||
| F型連接鏈節 形式：FJL | 過盈配合（F） | 卡簧·開口銷 | |
| 彈簧銷 | |||
| T型銷 |
2.2 過渡鏈節
滾子鏈條的特點 |
工藝特點
◎ 不斷改進制造工藝后，產品的耐磨損壽命提高，可大幅減少維護保養工時。
◎ 傳動能力有顯著提高，通過合理選型，可比原來降低一個尺寸。
傳動特點
◎ 鏈條兩面都能用，可進行多軸傳動。
◎ 方便安裝、替換。
◎ 能獲取較大減速比。
◎ 能獲得長軸間距(通常4米以下)。通過變更鏈節數，對軸間距自由度較高是一大特點。
◎ 如果軸間距較短，而且可支撐鏈條的結構，即使是安裝垂直的軸也可能實現驅動。
◎ 與同步帶驅動相比，在相同扭矩下，鏈輪可選擇直徑更小的使用。
◎ 與齒輪驅動相比，具有較高的沖擊吸收性。
型號表示·訂購方法 |

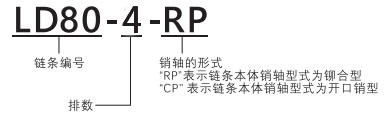

1.型號表示
2.訂購方法
◎ 標準包裝訂購
LD滾子鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
◎ 按所需長度訂購
可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。
例 訂購1,000mm(包含連接鏈節) LD80-1時
1000mm/25.4mm（16A鏈條節距）=39.3鏈節= LD80-1-R 39L + LD80-1-JL 1K
※鏈條全長為1,016mm
3. 訂購鏈條時的注意事項
當滾子鏈條型號不明確時
◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。
◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。
◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。
◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。
