產品中心

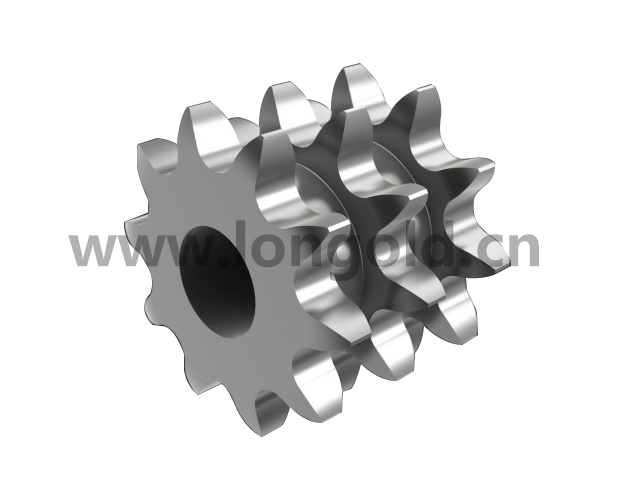

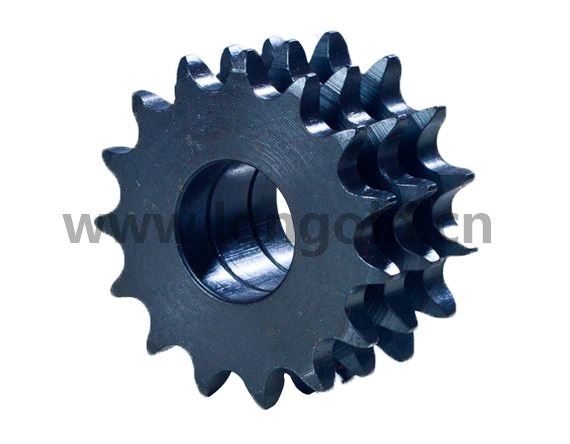

80-3三排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點
◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 80-3鏈輪適與80（16A）三排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

H級別鏈條多列類型的齒幅與標準類型不同。* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

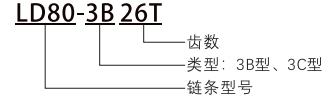

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

80-3 1"X5/8"

輪齒參數		mm
節距	P	25.4
滾子直徑	R	15.875
齒厚	b1	14.14
	B1	43.43
	B3	72.72

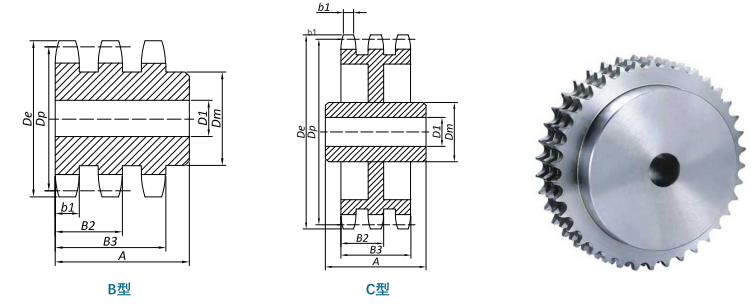

80-3 鏈條用鏈輪

齒數	規格	類型	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量
齒數			De	Dp	Min	Max.	直徑Dm	長度A	參考重量
Z			mm	mm	mm	mm	mm	mm	kg
11	LD80-3B 11T H	3B	101.85	90.16	25.40	44.45	63.50	92.08	2.7
12	LD80-3B 12T H	3B	109.98	98.14	25.40	47.63	72.23	92.08	3.4
13	LD80-3B 13T H	3B	118.36	106.14	25.40	57.15	80.17	92.08	4.2
14	LD80-3B 14T H	3B	126.49	114.15	25.40	60.33	88.11	92.08	5.0
15	LD80-3B 15T H	3B	134.62	122.17	25.40	63.50	96.44	92.08	5.9
16	LD80-3B 16T H	3B	143.00	130.20	25.40	69.85	101.60	98.43	7.2
17	LD80-3B 17T H	3B	151.13	138.23	25.40	76.20	112.32	98.43	8.4
18	LD80-3B 18T H	3B	159.26	146.27	25.40	82.55	120.25	98.43	9.6
19	LD80-3B 19T H	3B	167.39	154.32	25.40	84.14	127.00	98.43	10.8
20	LD80-3B 20T H	3B	175.51	162.37	25.40	84.14	127.00	98.43	11.8
21	LD80-3B 21T H	3B	183.90	170.42	25.40	84.14	127.00	98.43	12.9
22	LD80-3B 22T H	3B	192.02	178.48	25.40	84.14	127.00	98.43	14.1
23	LD80-3B 23T H	3B	200.15	186.54	25.40	84.14	127.00	98.43	15.2
24	LD80-3B 24T H	3B	208.28	194.60	25.40	88.90	133.35	98.43	16.8
25	LD80-3B 25T H	3B	216.41	202.66	25.40	88.90	133.35	98.43	18.2
26	LD80-3B 26T	3B	224.54	210.72	25.40	88.90	133.35	98.43	19.5
30	LD80-3B 30T	3B	256.79	243.00	31.75	95.25	146.05	107.95	24.7
35	LD80-3B 35T	3B	297.43	283.36	31.75	95.25	146.05	107.95	36.1
36	LD80-3B 36T	3B	305.56	291.43	31.75	95.25	146.05	107.95	38.1
42	LD80-3C 42T	3C	354.08	339.89	31.75	96.84	152.40	114.30	38.5
45	LD80-3C 45T	3C	378.46	364.12	31.75	96.84	152.40	114.30	41.9
52	LD80-3C 52T	3C	435.10	420.68	38.10	96.84	152.40	114.30	48.5
60	LD80-3C 60T	3C	499.87	485.33	38.10	107.95	158.75	120.65	58.1
68	LD80-3C 68T	3C	564.64	549.98	38.10	107.95	158.75	120.65	63.5
76	LD80-3C 76T	3C	629.41	614.64	38.10	107.95	158.75	120.65	74.8
95	LD80-3C 95T	3C	783.08	768.22	38.10	114.30	171.45	127.00	108.9

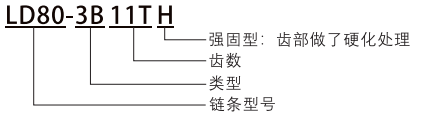

注：1.規格后帶H的表示此鏈輪已做齒部硬化處理。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
