產品中心

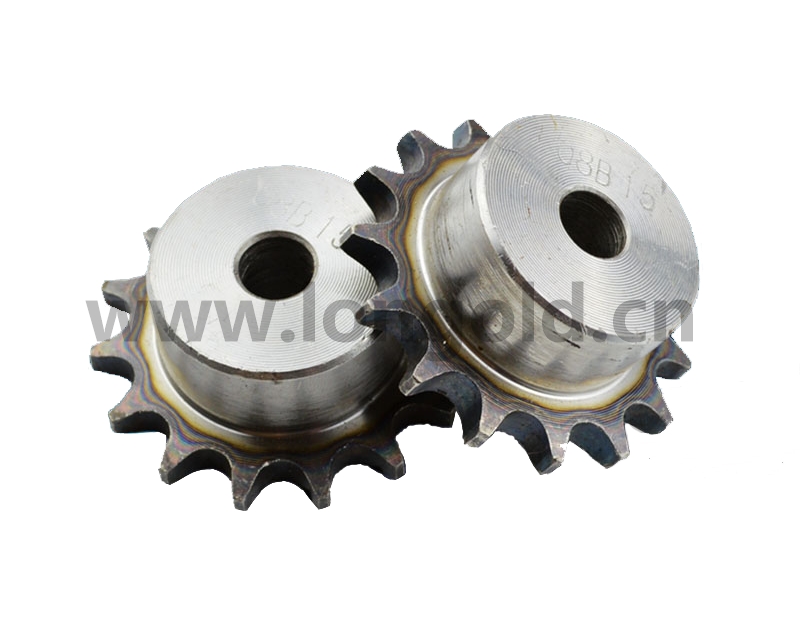

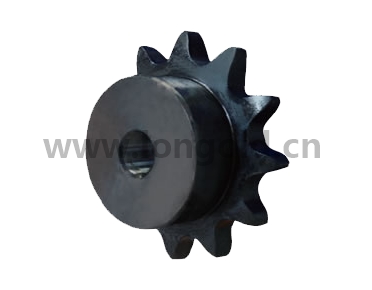

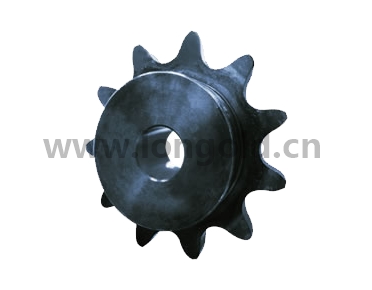

03帶臺階鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 06B鏈輪適與06B鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B[2HB]	2C[2HC]	(2條掛用)

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條節距5mm

（2）齒數

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

輪齒參數		mm
齒形半徑	r3	5.0
齒形寬度	C	0.4
單排齒厚	B1	2.3
滾子直徑	R	3.2

齒數	齒頂圓直徑	分度圓直徑	單排
			輪轂直徑 dm1	孔徑 D1	鏈輪總厚 A1
			輪轂直徑 dm1	孔徑 D1	鏈輪總厚 A1
8	14.8	13.06	7	4	10
9	16.4	14.62	8	5	10
10	17.9	16.18	9	5	10
11	19.5	17.75	11	6	10
12	21.1	19.32	12	6	10
13	22.6	20.89	14	6	10
14	24.2	22.47	15	6	10
15	25.8	24.04	16	6	10
16	27.4	25.63	18	8	13
17	29.0	27.20	18	8	13
18	30.5	28.79	18	8	13
19	32.1	30.38	18	8	13
20	33.7	31.96	18	8	13
21	35.3	33.54	20	8	13
22	36.9	35.13	20	8	13
23	38.5	36.72	20	8	13
24	40.1	38.30	20	8	13
25	41.6	39.89	20	8	13
26	43.2	41.48	25	8	15
27	44.8	43.07	25	8	15
28	46.4	44.65	25	8	15
29	48.0	46.25	25	8	15
30	49.6	47.83	25	8	15
31	51.2	49.42	30	8	15
32	52.8	51.01	30	8	15
33	54.4	52.60	30	8	15
34	55.9	54.19	30	8	15
35	57.5	55.78	30	8	15
36	59.1	57.37	30	8	15
37	60.7	58.96	30	8	15
38	62.3	60.54	30	8	15
39	63.9	62.13	30	8	15
40	65.5	63.73	30	8	15
