產品中心

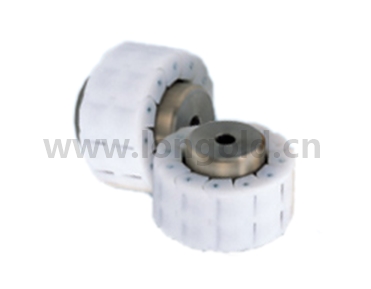

尼龍鏈聯軸器標準型

以工程塑料為代表的聚縮醛等樹脂類鏈條與鏈輪相配合的經濟型撓性聯軸器。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

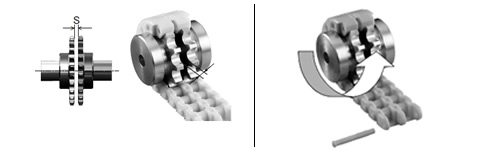

◎ 在軸間距較短的狀態下也可進行安裝

用尼龍鏈條聯結2個鏈輪的簡易構造，兩軸間距即使很短也可進行安裝。使整體設備設計可以更加的緊湊。

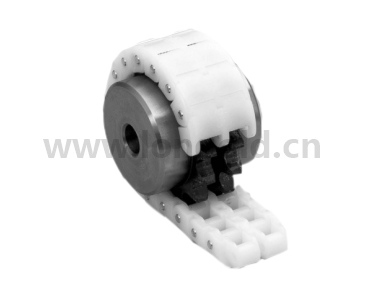

◎ 因為是卷掛式構造，所以拆裝容易
只把尼龍鏈卷到鏈齒外周，插入連接銷就可以簡單地組合。
還有，保養時候,在驅動機或被動機停止的狀態下，將聯軸器進行脫離。
◎ 保持全長的情況下,可提高扭矩
增加鏈輪的齒數可提高聯軸器的傳遞扭矩;不改變裝置的軸間距，也可增大聯軸器的尺寸。

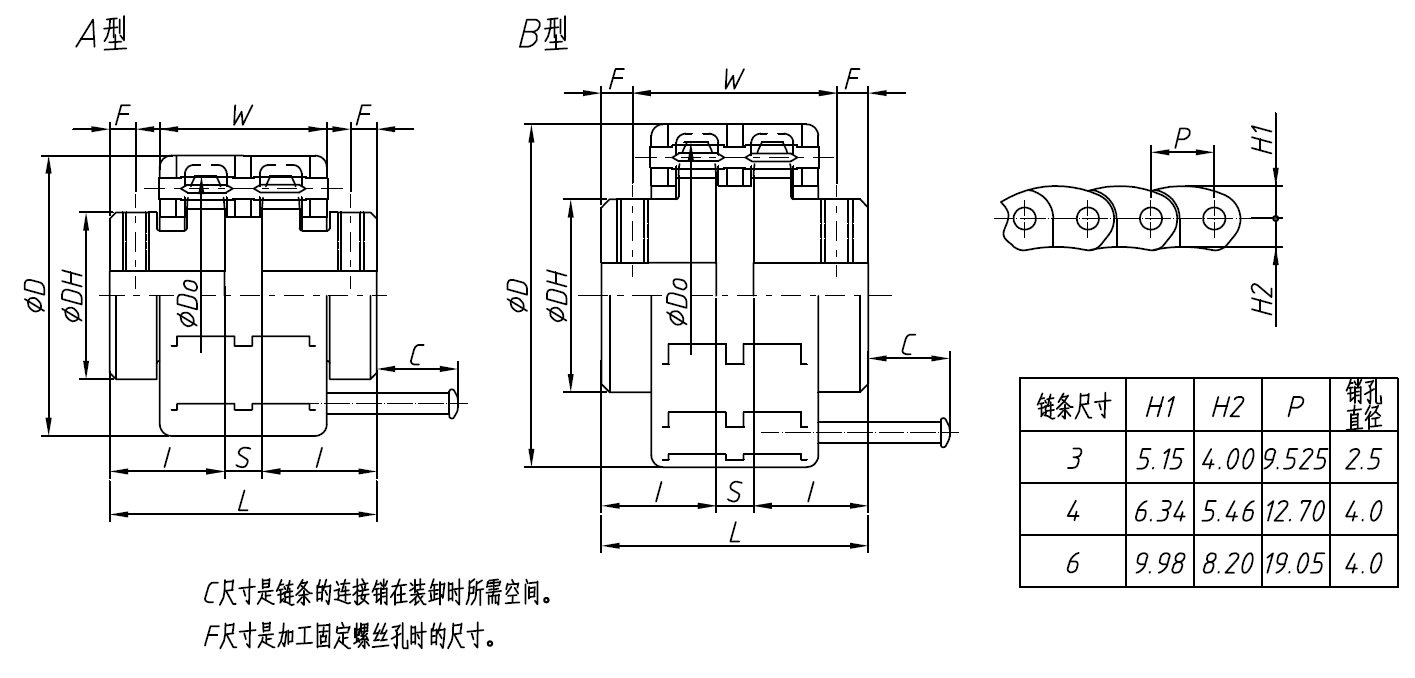

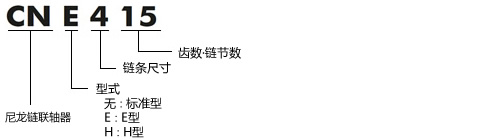

型號

型號	型	軸徑		慣性力矩	GD²	D	DH	L	l	S	W	F	C	約重	最大軸徑	100r/min以下的容許傳遞扭矩
型號	型	預制	最大	kg?m²	kgf?cm²	D	DH	L	l	S	W	F	C	kg	mm	N?m
CN310	A	8	12.0	2.5×10^-5	1.0	39.6	25	46.0	20	6.0	23.2	6	12.3	0.2	12.0	6.86
CN311	A	8	14.0	3.0×10^-5	1.2	42.7	27	46.0	20	6.0	23.2	6	12.3	0.2	14.0	8.82
CN312	A	8	16.5	4.3×10^-5	1.7	45.8	31	46.0	20	6.0	23.2	6	12.3	0.3	16.5	10.8
CN313	A	9.5	18.0	5.5×10^-5	2.2	48.9	32	46.0	20	6.0	23.2	6	12.3	0.3	18.0	12.7
CN314	B	9.5	16.5	6.3×10^-5	2.5	52.0	30	46.0	20	6.0	23.2	6	12.3	0.3	16.5	14.7
CN315	B	9.5	19.0	9.3×10^-5	3.7	55.1	35	46.0	20	6.0	23.2	6	12.3	0.4	19.0	16.7
CN316	B	9.5	20.0	1.2×10^-4	4.6	58.2	37	46.0	20	6.0	23.2	6	12.3	0.4	20.0	18.6
CN317	B	9.5	24.0	1.6×10^-4	6.2	61.3	41	46.0	20	6.0	23.2	6	12.3	0.5	24.0	21.6
CN410	A	9.5	16.5	8.0×10^-5	3.2	51.8	32	51.2	22	7.2	32.0	5	22.8	0.3	16.5	25.4
CN411	A	9.5	20.0	1.2×10^-4	4.7	55.9	37	51.2	22	7.2	32.0	5	22.8	0.4	20.0	30.6
CN412	A	9.5	22.0	1.6×10^-4	6.4	60.1	40	51.2	22	7.2	32.0	5	22.8	0.5	22.0	36.4
CN413	B	12.5	20.0	2.0×10^-4	7.8	64.2	37	51.2	22	7.2	32.0	6	22.8	0.5	20.0	42.6
CN414	B	12.5	24.0	2.7×10^-4	10.7	68.3	42	51.2	22	7.2	32.0	6	22.8	0.6	24.0	49.3
CN415	B	12.5	28.5	3.6×10^-4	14.2	72.4	46	51.2	22	7.2	32.0	6	22.8	0.7	28.5	56.6
CN416	B	12.5	30.0	4.9×10^-4	18.4	76.5	50	51.2	22	7.2	32.0	6	22.8	0.9	30.0	64.3
CN417	B	12.5	32.0	5.9×10^-4	23.5	80.6	54	51.2	22	7.2	32.0	6	22.8	1.0	32.0	72.5
CN418	B	12.5	35.0	7.3×10^-4	29.0	84.7	57	51.2	22	7.2	32.0	6	22.8	1.1	35.0	81.3
CN419	B	12.5	39.5	9.3×10^-4	37.1	88.8	62	51.2	22	7.2	32.0	6	22.8	1.3	39.5	90.5
CN610	A	12.5	30.0	5.8×10^-4	23.3	78.6	49	73.5	32	9.5	47.5	8	35	1.2	30.0	102.0
LCN611	A	12.5	32.0	8.1×10^-4	32.3	84.8	51	73.5	32	9.5	47.5	8	35	1.4	32.0	116.0
CN612	B	12.5	32.0	1.07×10^-3	42.6	91.1	51	73.5	32	9.5	47.5	8	35	1.6	32.0	132.0
CN613	B	16	35.0	1.46×10^-3	58.5	97.2	57	73.5	32	9.5	47.5	8	35	1.9	35.0	149.0
CN614	B	16	39.5	1.94×10^-3	77.5	103.4	62	73.5	32	9.5	47.5	8	35	2.2	39.5	166.0
CN615	B	16	45.5	2.55×10^-3	102.0	109.5	68	73.5	32	9.5	47.5	8	35	2.5	45.5	181.0
CN616	B	16	47.5	3.28×10^-3	131.0	115.7	73	73.5	32	9.5	47.5	8	35	2.9	47.5	201.0
CN617	B	16	47.5	3.88×10^-3	155.0	121.6	73	73.5	32	9.5	47.5	8	35	3.1	47.5	218.0
CN618	B	16	55.0	5.75×10^-3	230.0	128.0	83	89.5	40	9.5	47.5	8	24	4.3	55.0	236.0
CN619	B	16	55.0	6.55×10^-3	262.0	134.1	83	89.5	40	9.5	47.5	8	24	4.6	55.0	255.0
