免加油自潤滑帶涂層A1附件A系列小型輸送鏈

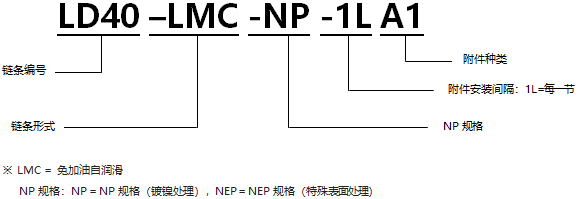

型號表示 |

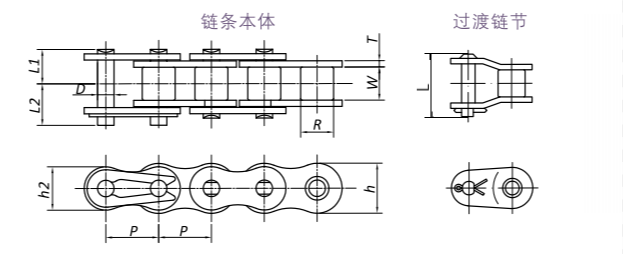

鏈條本體尺寸 |
隆德鏈號 | 節距 | 滾子 直徑 | 內節 內寬 | 鏈板 | 銷軸 直徑 | 銷軸長度 | 過渡鏈節 銷軸長度 | 極限拉 伸載荷 | 約重 | 可使用的 溫度范圍 | |||
P | R | W | 厚度 T | 寬 h | 寬 h2 | D | L1 | L2 | L | Q | |||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/kgf | kg/m | ℃ | |
LD35-LMC-NP | 9.525 | 5.08 | 4.78 | 1.25 | 9.0 | 7.8 | 3.00 | 5.85 | 6.85 | 13.5 | 1.52/155 | 0.33 | -10℃-150℃ |
LD40-LMC-NP | 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 18.2 | 2.65/270 | 0.64 | -10℃-150℃ |
LD50-LMC-NP | 15.875 | 10.16 | 9.53 | 2.0 | 15.0 | 13.0 | 5.09 | 10.3 | 12.0 | 22.6 | 4.31/440 | 1.04 | -10℃-150℃ |
LD60-LMC-NP | 19.05 | 11.91 | 12.70 | 2.4 | 18.1 | 15.6 | 5.96 | 12.85 | 14.75 | 28.2 | 6.28/640 | 1.53 | -10℃-150℃ |
LD80-LMC-NP | 25.40 | 15.88 | 15.88 | 3.2 | 24.1 | 20.8 | 7.94 | 16.25 | 19.25 | 36.6 | 10.7/1090 | 2.66 | -10℃-150℃ |
LD100-LMC-NP | 31.75 | 19.05 | 19.05 | 4.0 | 30.1 | 26.0 | 9.54 | 19.75 | 22.85 | 43.7 | 17.1/1740 | 3.99 | -10℃-150℃ |
LD120-LMC-NP | 38.10 | 22.23 | 25.40 | 4.8 | 36.2 | 31.2 | 11.11 | 24.90 | 28.90 | 55.0 | 23.9/2440 | 5.93 | -10℃-150℃ |
LD140-LMC-NP | 44.45 | 25.40 | 25.40 | 5.6 | 42.2 | 36.4 | 12.71 | 26.90 | 31.70 | 59.5 | 32.4/3300 | 7.49 | -10℃-150℃ |

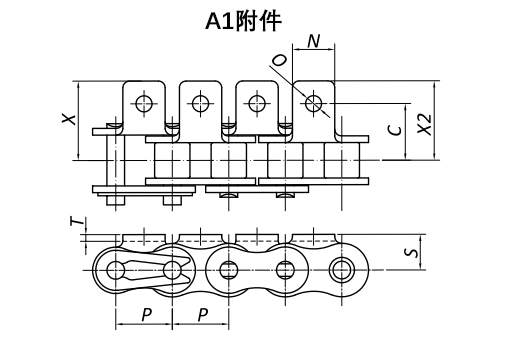

1LA1附件尺寸 |
隆德鏈號 | C | N | O | S | X | X2 | T | 一個附件的附加重量 |
mm | mm | mm | mm | mm | mm | mm | kg | |
LD40-LMC-NP-1LA1 | 9.5 | 7.9 | 3.4 | 6.35 | 14.3 | 14.3 | 1.25 | 0.002 |
LD40-LMC-NP-1LA1 | 12.70 | 9.5 | 3.6 | 8 | 17.8 | 17.8 | 1.5 | 0.002 |
LD50-LMC-NP-1LA1 | 15.90 | 12.7 | 5.2 | 10.3 | 23.4 | 23.4 | 2.0 | 0.003 |
LD60-LMC-NP-1LA1 | 19.05 | 15.9 | 5.2 | 11.9 | 28.2 | 28.2 | 2.4 | 0.007 |
LD80-LMC-NP-1LA1 | 25.40 | 19.1 | 6.8 | 15.9 | 36.6 | 36.6 | 3.2 | 0.013 |
LD100-LMC-NP-1LA1 | 31.75 | 25.4 | 8.7 | 19.8 | 44.9 | 44.9 | 4.0 | 0.026 |
LD120-LMC-NP-1LA1 | 38.1 | 28.6 | 10.3 | 23.0 | 55.8 | 50.8 | 4.8 | 0.044 |
LD140-LMC-NP-1LA1 | 44.5 | 34.9 | 11.9 | 28.6 | 63.1 | 57.2 | 5.6 | 0.071 |
*1.銷軸型式為鉚釘型。
2.連接鏈節是兩面鉚接。
附件的安裝間距 | |
