雙倍節距鏈
雙倍節距鏈條的結構 |
1. 構造圖
鏈條的是三個基本尺寸：以節距、滾子直徑、內節內寬為3個基本尺寸，如果這三個尺寸均相同，則鏈條*鏈輪具有兼容性。
※說明：
*間隙配合：軸和孔裝配時，有間隙（包括最小間隙等于零）的配合。此時，孔的公差帶在軸（銷軸或套筒）的公差帶之上。
*過盈配合：軸和孔裝配時，有過盈（包括最小過盈等于零）的配合。此時，孔的公差帶在軸（銷軸或套筒）的公差帶之下。
2.構成零部件
1. 鏈板 | 2. 銷軸 | ||
| 銷軸為承受鏈條作用張力的零部件之 一。銷軸或套筒壓入時孔徑的精度， 會左右鏈條的品質。因此必須進行正 確加工，制造出抗疲勞強度高、抗沖 擊強度高的鏈板。 |
| 銷軸兩端被壓入在外鏈板的孔中，進行鉚接 固定。(僅限空心銷和塑料組合鏈只是嵌入)。 通過鏈板，承受剪斷和彎曲力的同時，當鏈 條屈曲時，形成套筒的軸向滑動，以強度和 耐磨損性作為重點來制造。 |
3. 套筒 | 4. 滾子 | ||
| 套筒的兩端嵌壓入內鏈板，發揮作為 銷軸和滾子的承受作用。經過各零部 件承受復雜的力量，必須按照耐磨損 性高的規格進行加工。 |
| 滾子和套筒間隙配合，可緩和咬合鏈輪時發 生的沖擊，同時運行時滾子旋轉，使鏈條順 暢地進行，為降低運行阻力做貢獻。耐磨損 性非常重要。 |
5. 附件 | 6. 卡簧·開口銷 | ||
| 附件上開有螺旋孔。 |
| 卡簧·開口銷為防止連結鏈板脫落，保持鏈條 本來的強度的重要零部件。請勿遺忘，必須 安裝。 |
7. 內鏈節 | 8. 外鏈節 | ||
| 兩個套筒的兩端嵌壓入內鏈板，構成 內鏈節。套筒的外周與滾子形式間隙 配合。 |
| 兩根銷軸的兩端嵌壓入外鏈板。除連結鏈節 外，銷軸壓入后，在端面上進行鉚接固定防 止脫落(空心銷和塑料組合只進行壓入)。 |
雙倍節距鏈條的特點 |
◎ 可對應廣泛的輸送機長度、輸送方向、使用環境、用途。
◎ 全長精度高，適用于較長距離、低速輸送，且輸送不易打滑。
◎ 同時適用于ISO1275，ANSI B29.100和JIS B1803標準。且符合上述標準的雙倍節距鏈輪都可配套使用。
◎ 隆德雙倍節距鏈除了可以安裝標準附件，還可以根據客戶的實際情況定制滿足特殊需求的附件。產品種類多，質量可靠。
附件的種類 |
◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。
◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

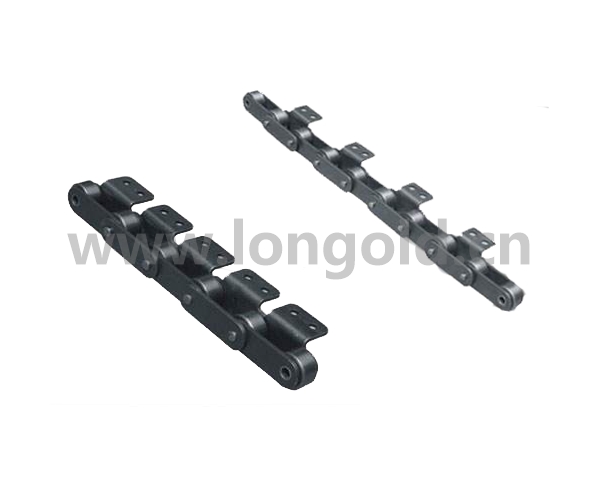

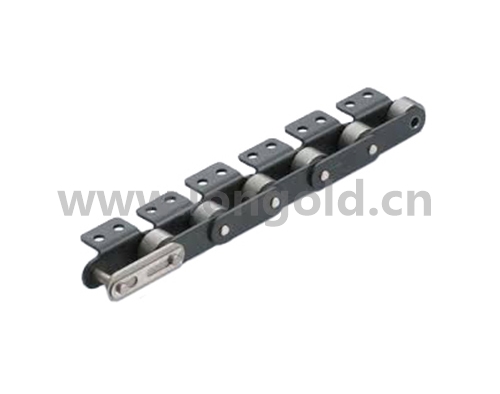

A附件 SA附件 WA附件
在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 在鏈條單側帶有就一定寬度的帶螺孔附件
一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔 形式。WA: 一個孔、WA: 兩個孔
[圖片: 每一個鏈節帶A1附件] [圖片:每一個鏈節帶SA2附件] [圖片: 每兩個鏈節帶WA1附件]
K附件 SK附件 WK附件
在鏈條兩側帶有螺孔附件的形式。K1:一 在附件兩側帶有螺孔垂直附件形式。SK1: 在鏈條的兩側帶有就一定寬度的帶螺孔附
個孔、K2:兩個孔(RS型僅有一個孔) 一個孔、SK2:兩個孔(RS型僅有一個孔) 件形式。WK1:一個孔、WK2:兩個孔
[圖片：每一個鏈節帶K1附件] [圖片：每一個鏈節帶SK2附件] [圖片：每兩個鏈節帶WK1附件]
AA附件 KK附件 EP附件
在鏈條單側上下面都帶有螺孔附件的形式。 在鏈條兩側上下面都帶有螺孔附件的形式。 鏈條單側銷軸的延長形式。
AA1:一個孔、AA2:兩個孔(RS型僅有一個孔) KK1:一個孔，KK2:兩個孔(RS型僅有一個孔) [圖片：每一個鏈節帶EP附件]
[圖片：每一個鏈節帶AA1附件] [圖片：每一個鏈節帶KK1附件]
GNK附件
兩側的鏈板上開孔的鏈條。（雙倍節距鏈
僅限于S型滾子鏈）
[圖片：每一個鏈節帶GNK1附件]
注：WA、WK附件不能安裝在每個鏈節。
特殊附件
可按照客戶的要求，定制特殊的附件，詳情請咨詢敝公司。
| 附件種類(點擊查看單獨條目) | A | K | SA |
| SK | GNK1 | EP |

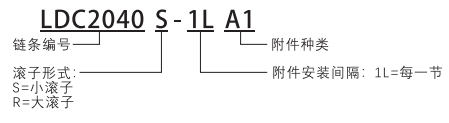

型號表示 |
