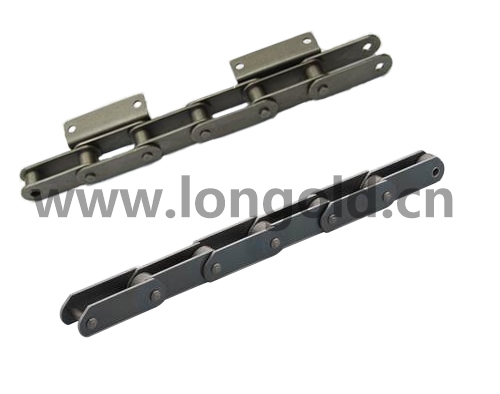

型號表示 |
鏈條本體尺寸 |
隆德鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 鏈板 | 極限拉伸載荷 | 約重 | 可使用的 溫度范圍 | |||
P | R | W | D | L1 | L2 | L1+L2 | T | H | Q | |||
(S滾子) | ||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/kgf | kg/m | ℃ | |
LDC2040S | 25.40 | 7.92 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 | 2.65/270 | 0.51 | -10℃-150℃ |
LDC2050S | 31.75 | 10.16 | 9.53 | 5.09 | 10.3 | 12 | 22.6 | 2.0 | 15.0 | 4.31/440 | 0.84 | -10℃-150℃ |
LDC2060S | 38.10 | 11.91 | 12.7 | 5.96 | 14.55 | 16.55 | 31.5 | 3.2 | 17.2 | 6.28/640 | 1.51 | -10℃-150℃ |
LDC2080S | 50.80 | 15.88 | 15.88 | 7.94 | 18.3 | 20.9 | 39.9 | 4.0 | 23.0 | 10.7/1090 | 2.41 | -10℃-150℃ |
LDC2100S | 63.50 | 19.05 | 19.05 | 9.54 | 21.8 | 24.5 | 47.5 | 4.8 | 28.6 | 17.1/1740 | 3.54 | -10℃-150℃ |
LDC2120S | 76.20 | 22.23 | 25.4 | 11.11 | 26.95 | 30.55 | 59.0 | 5.6 | 34.4 | 23.9/2440 | 5.08 | -10℃-150℃ |
LDC2160S | 101.6 | 28.58 | 31.75 | 14.29 | 33.95 | 38.45 | 74.1 | 7.2 | 48.2 | 40.9/4170 | 8.96 | -10℃-150℃ |
隆德鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 鏈板 | 極限拉 伸載荷 | 約重 | 可使用的 溫度范圍 | |||
P | R | W | D | L1 | L2 | L1+L2 | T | H | Q | |||
(R滾子) | ||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/kgf | kg/m | ℃ | |
LDC2040R | 25.40 | 15.88 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 | 2.65/270 | 0.87 | -10℃-150℃ |
LDC2050R | 31.75 | 19.05 | 9.53 | 5.09 | 10.3 | 12.0 | 22.6 | 2.0 | 15.0 | 4.31/440 | 1.30 | -10℃-150℃ |
LDC2060R | 38.10 | 22.23 | 12.7 | 5.96 | 14.55 | 16.55 | 31.5 | 3.2 | 17.2 | 6.28/640 | 2.19 | -10℃-150℃ |
LDC2080R | 50.80 | 28.58 | 15.88 | 7.94 | 18.3 | 20.9 | 39.9 | 4.0 | 23.0 | 10.7/1090 | 3.52 | -10℃-150℃ |
LDC2100R | 63.50 | 39.69 | 19.05 | 9.54 | 21.8 | 24.5 | 47.5 | 4.8 | 28.6 | 17.1/1740 | 5.8 | -10℃-150℃ |
LDC2120R | 76.20 | 44.45 | 25.4 | 11.11 | 26.95 | 30.55 | 59.0 | 5.6 | 34.4 | 23.9/2440 | 8.13 | -10℃-150℃ |
LDC2160R | 101.6 | 57.15 | 31.75 | 14.29 | 33.95 | 38.45 | 74.1 | 7.2 | 48.2 | 40.9/4170 | 13.7 | -10℃-150℃ |

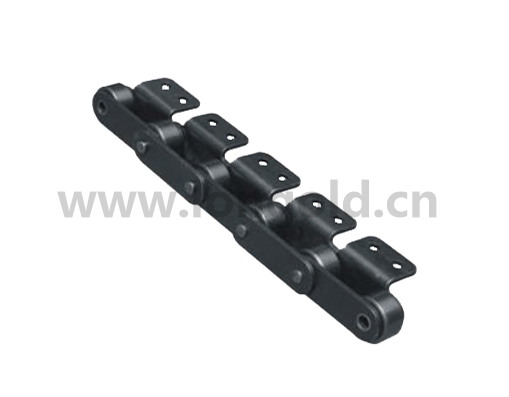

1LA1、1LA2附件尺寸 |
隆德鏈號 | C | K | N | O | S | X | X2 | 一個附件的 |
mm | mm | mm | mm | mm | mm | mm | kg | |
LDC2040S-1LA1 | 12.7 | - | 19.1 | 3.6 | 9.1 | 19.3 | 17.6 | 0.003 |
LDC2050S-1LA1 | 15.9 | - | 23.8 | 5.2 | 11.1 | 24.2 | 22.0 | 0.006 |
LDC2060S-1LA1 | 21.45 | - | 28.6 | 5.2 | 14.7 | 31.5 | 28.2 | 0.017 |
LDC2080S-1LA1 | 27.8 | - | 38.1 | 6.8 | 19.1 | 40.7 | 36.6 | 0.032 |
LDC2100S-1LA1 | 33.35 | - | 47.6 | 8.7 | 23.4 | 49.9 | 44.9 | 0.06 |
LDC2120S-1LA1 | 39.7 | - | 57.2 | 14 | 27.8 | 60.7 | 54.4 | 0.1 |
LDC2160S-1LA1 | 52.4 | - | 76.2 | 18 | 36.5 | 77.8 | 70.0 | 0.203 |
LDC2040R-1LA1 | 12.7 | - | 19.1 | 3.6 | 9.1 | 19.3 | 17.6 | 0.003 |
LDC2050R-1LA1 | 15.9 | - | 23.8 | 5.2 | 11.1 | 24.2 | 22.0 | 0.006 |
LDC2060R-1LA1 | 21.45 | - | 28.6 | 5.2 | 14.7 | 31.5 | 28.2 | 0.017 |
LDC2080R-1LA1 | 27.8 | - | 38.1 | 6.8 | 19.1 | 40.7 | 36.6 | 0.032 |
LDC2100R-1LA1 | 33.35 | - | 47.6 | 8.7 | 23.4 | 49.9 | 44.9 | 0.06 |
LDC2120R-1LA1 | 39.7 | - | 57.2 | 14 | 27.8 | 60.7 | 54.4 | 0.1 |
LDC2160R-1LA1 | 52.4 | - | 76.2 | 18 | 36.5 | 77.8 | 70.0 | 0.203 |
LDC2040S-1LA2 | 12.7 | 9.5 | 19.1 | 3.6 | 9.1 | 19.3 | 17.6 | 0.003 |
LDC2050S-1LA2 | 15.9 | 11.9 | 23.8 | 5.2 | 11.1 | 24.2 | 22.0 | 0.006 |
LDC2060S-1LA2 | 21.45 | 14.3 | 28.6 | 5.2 | 14.7 | 31.5 | 28.2 | 0.017 |
LDC2080S-1LA2 | 27.8 | 19.1 | 38.1 | 6.8 | 19.1 | 40.7 | 36.6 | 0.032 |
LDC2100S-1LA2 | 33.35 | 23.8 | 47.6 | 8.7 | 23.4 | 49.9 | 44.9 | 0.06 |
LDC2120S-1LA2 | 39.7 | 28.6 | 57.2 | 14 | 27.8 | 60.7 | 54.4 | 0.1 |
LDC2160S-1LA2 | 52.4 | 38.1 | 76.2 | 18 | 36.5 | 77.8 | 70.0 | 0.203 |
LDC2040R-1LA2 | 12.7 | 9.5 | 19.1 | 3.6 | 9.1 | 19.3 | 17.6 | 0.003 |
LDC2050R-1LA2 | 15.9 | 11.9 | 23.8 | 5.2 | 11.1 | 24.2 | 22 | 0.006 |
LDC2060R-1LA2 | 21.45 | 14.3 | 28.6 | 5.2 | 14.7 | 31.5 | 28.2 | 0.017 |
LDC2080R-1LA2 | 27.8 | 19.1 | 38.1 | 6.8 | 19.1 | 40.7 | 36.6 | 0.032 |
LDC2100R-1LA2 | 33.35 | 23.8 | 47.6 | 8.7 | 23.4 | 49.9 | 44.9 | 0.06 |
LDC2120R-1LA2 | 39.7 | 28.6 | 57.2 | 14 | 27.8 | 60.7 | 54.4 | 0.1 |
LDC2160R-1LA2 | 52.4 | 38.1 | 76.2 | 18 | 36.5 | 77.8 | 70.0 | 0.203 |
*注：n≥3，敝司可根據客戶需求定制多節帶A附件雙倍節距輸送鏈，詳情請咨詢敝司。
附件的安裝間隔 | |
