產品中心

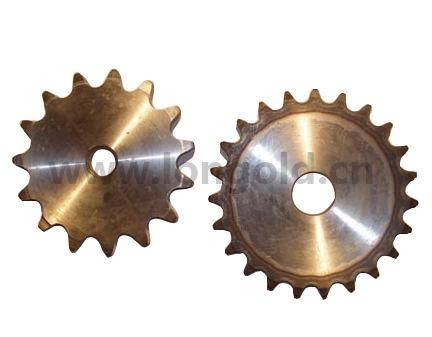

雙節距傳動鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；從動鏈輪裝在驅動部分，通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B[2HB]	2C[2HC]	(2條掛用)

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條節距25.4mm

（2）齒數

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

實際齒數	有效齒數	OD	D	PD	dm	A
15	7 1/2	67	12	62.45	45	28
17	8 1/2	76	12	70.31	50	28
18	9	80	12	74.26	52	28
19	9 1/2	84	12	78.23	56	28
20	10	88	12	82.20	60	28
21	10 1/2	92	14	86.17	64	28
22	11	96	14	90.16	68	28
23	11 1/2	100	14	94.15	70	28
24	12	104	14	98.14	70	28
25	12 1/2	108	14	102.14	70	28
26	13	112	16	106.14	70	30
27	13 1/2	116	16	110.14	70	30
28	14	120	16	114.15	70	30
29	14 1/2	124	16	118.16	80	30

實際齒數	有效齒數	OD	D	PD	dm	A
15	7 1/2	84	12	78.06	57	30
17	8 1/2	94	12	87.89	60	30
18	9	100	14	92.83	70	30
19	9 1/2	105	14	97.78	70	30
20	10	110	14	102.72	75	30
21	10 1/2	115	16	107.72	75	30
22	11	120	16	112.70	80	30
23	11 1/2	125	16	117.68	80	30
24	12	130	16	122.67	80	30
25	12 1/2	135	16	127.67	80	30
26	13	140	20	132.67	85	35
27	13 1/2	145	20	137.67	85	35
28	14	150	20	142.68	90	35
29	14 1/2	155	20	147.69	90	35

實際齒數	有效齒數	OD	D	PD	dm	A
15	7 1/2	101	16	93.67	70	35
17	8 1/2	113	16	105.47	80	35
18	9	119	16	111.40	80	35
19	9 1/2	126	16	117.34	80	35
20	10	132	16	123.30	80	35
21	10 1/2	138	20	129.26	90	40
22	11	144	20	135.24	90	40
23	11 1/2	150	20	141.22	90	40
24	12	156	20	147.21	90	40
25	12 1/2	162	20	153.20	90	40
26	13	168	20	159.20	95	40
27	13 1/2	174	20	165.21	95	40
28	14	181	20	171.22	95	40
29	14 1/2	187	20	177.23	95	40

實際齒數	有效齒數	OD	D	PD	dm	A
15	7 1/2	135	16	124.90	92	45
17	8 1/2	151	20	140.62	100	45
18	9	159	20	148.53	100	45
19	9 1/2	167	20	156.45	100	45
20	10	176	20	164.39	100	45
21	10 1/2	184	20	172.35	100	45
22	11	192	20	180.31	100	45
23	11 1/2	200	20	188.24	110	45
24	12	208	20	196.28	110	45
25	12 1/2	216	20	204.27	110	45
26	13	224	20	212.27	120	45
27	13 1/2	233	20	220.28	120	45
28	14	241	20	228.30	120	45
29	14 1/2	249	20	236.31	120	45
