B系列小型輸送鏈帶K1附件

B系列帶K1附件小型輸送鏈是B系列滾子鏈條的兩側帶有單孔折彎板附件的形式，附件的型號表示為：K1。可根據客戶需求定制不同節數帶附件的情況，也可根據客戶需求定制非標附件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

帶附件B系列小型輸送鏈的特點

◎ 較小零部件可用小節距鏈條輸送，適用于短距離（一般10m以下）的輸送。

◎ 使高速輸送變得更加順暢。
◎ 可高速、順暢、靜音地輸送。
◎ 鏈條執行ISO606標準，在歐洲制造的設備上替換已有的B系列鏈條時，無需更換鏈輪。

附件種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

特殊附件

可按照客戶的要求，定制特殊的附件，詳情請咨詢本公司。

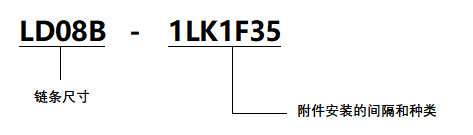

型號表示

K1附件尺寸-標準型


隆德鏈號	ISO 鏈號	P	G	F	W	T	h4	d4
隆德鏈號	ISO 鏈號	mm	mm	mm	mm	mm	mm	mm
*LDC06B	*06B	9.525	8.0	19.04	27.0	1.30	6.50	3.5
LD08B	08B	12.70	9.5	25.40	36.4	1.60	8.90	4.5
LD10B	10B	15.875	14.3	31.75	44.6	1.70	10.31	5.3
LD12B	12B	19.05	16.0	38.10	52.4	1.85	13.46	6.4
LD16B	16B	25.40	19.1	50.80	72.6	3.10	15.88	6.4
LD20B	20B	31.75	35.0	63.50	100.5	3.50	19.80	9.0
LD24B	24B	38.10	30.0	76.20	108.4	4.80	26.67	10.5
LD28B	28B	44.45	35.0	88.90	123.0	6.00	28.58	13.1
LD32B	32B	50.80	38.1	101.60	142.8	6.00	31.75	13.1

注：

1.*直鏈板。

2.上述表格中尺寸為標稱尺寸，可能與實際尺寸不同。

K1附件尺寸-非標


隆德鏈號	P	G	F	W	T	h4	d4
隆德鏈號	mm	mm	mm	mm	mm	mm	mm
*LDC06B-1LK1F3	9.525	8.0	18.81	26.81	1.15	6.5	3.5
LD08B-1LK1F29	12.70	12.5	26.20	38.0	1.60	10.0	4.5
LD08B-1LK1F35	12.70	9.5	25.33	35.03	1.60	8.9	M3
LD08B-1LK1F43	12.70	9.5	28.2	37.2	1.60	8.4	4.3
LD08B-1LK1F44	12.70	11.5	26.0	36.0	1.60	8.5	4.2
LD08B-1LK1F5	12.70	9.5	29.0	38.7	1.60	7.1	4.5
LD08B-1LK1F7	12.70	9.5	29.0	39.0	1.60	7.0	4.5
LD08B-1LK1F9	12.70	9.5	25.4	36.4	1.60	8.9	M4
LD10B-1LK0F4	15.875	14.0	-	45.81	1.70	10.3	-
LD10B-1LK1F12	15.875	13.0	32.41	50.11	1.70	11.0	6.0
LD10B-1LK1F2	15.875	13.0	32.4	45.2	1.70	11.0	6.0
LD10B-1LK1F3	15.875	13.0	32.41	51.11	1.70	10.5	6.0
LD10B-1LK1F4	15.875	17.5	30.41	47.41	1.70	11.5	6.0
LD10B-1LK1F5	15.875	13.0	29.41	42.21	1.70	10.0	5.5
LD10B-1LK1F6	15.875	12.7	30.0	47.0	1.70	10.2	5.3
LD10B-1LK1F7	15.875	14.0	31.5	49.6	1.70	10.3	5.5
LD10B-1LK1F8	15.875	14.0	31.41	48.31	1.70	10.5	5.3
*LDC10B-1LK0F1	15.875	13.0	-	35.0	1.70	10.3	-
LD12B-1LFK1	19.05	16.5	40.0	54.8	1.85	12.0	6.6
LD12B-1LK1F10	19.05	20.5	40.0	54.5	1.85	12.0	8.5
LD12B-1LK1F11	19.05	16.0	38.15	52.55	1.85	13.46	10.0
LD12B-1LK1F13	19.05	16.0	40.0	60.0	2.03	11.9	6.5
LD12B-1LK1F15	19.05	18.0	37.0	54.6	1.85	12.2	6.4
LD12B-1LK1F17	19.05	16.0	35.64	55.24	1.85	11.9	6.7
LD12B-1LK1F19	19.05	18.0	36.0	55.4	1.85	12.0	6.6
LD12B-1LK1F20	19.05	16.0	35.2	51.4	1.85	12.0	7.6
LD12B-1LK1F24	19.05	18.5	37.2	58.0	1.85	11.0	M6
LD12B-1LK1F4	19.05	16.0	38.1	52.4	1.85	13.46	6.4
LD12B-1LK1F5	19.05	18.0	35.44	54.05	1.80	11.6	6.4
LD12B-1LK1F6	19.05	16.0	35.0	52.4	1.85	13.46	6.4
LD12B-1LK1F8	19.05	18.0	35.2	50.4	1.85	12.2	6.4
LD12B-1LK1F9	19.05	16.0	24.8	39.0	1.85	13.46	6.4
LD16B-1LK1F10	25.40	24.0	53.58	77.58	3.00	16.3	8.2
LD16B-1LK1F11	25.40	26.0	58.0	74.6	4.00	18.0	9.0
LD16B-1LK1F13	25.40	25.0	58.0	84.4	3.10	18.0	9.0
LD16B-1LK1F15	25.40	25.0	68.0	130	3.10	17.0	9.1
LD16B-1LK1F16	25.40	23.8	58.0	83.8	1.85	17.0	8.4
LD16B-1LK1F17	25.40	25.0	50.8	70.2	4.15	20.2	9.1
LD16B-1LK1F19	25.40	24.0	57.15	75.0	4.15	18.0	9.0
LD16B-1LK1F3	25.40	19.1	50.8	72.6	3.10	15.88	8.2
LD16B-1LK1F34	25.40	25.4	50.8	72.1	3.10	15.88	M6
LD16B-1LK1F4	25.40	36.0	54.0	78.6	3.10	16.0	8.2
LD16B-1LK1F41	25.40	24.0	57.62	75.62	3.10	20.2	8.4
LD16B-1LK1F42	25.40	24.0	57.72	75.72	3.10	16.5	9.0
LD16B-1LK1F43	25.40	24.0	58.0	75.6	3.10	18.0	10.0
LD16B-1LK1F5	25.40	25.0	57.8	83.6	3.10	19.0	9.0
*LDC16B-1LK1F40	25.40	36.0	54.02	78.62	3.10	16.0	8.2
LD20B-1LK1F2	31.75	26.0	68.0	88.0	4.50	23.5	9.6
LD20B-1LK1F4	31.75	25.4	63.5	100.5	3.50	19.8	9.0
LD20B-1LK1F5	31.75	35.0	65.0	94.2	3.50	19.8	12.5
LD20B-1LK1F7	31.75	35.0	70.0	100.5	3.50	22.0	8.5
LD28B-1LK1F2	44.45	55.0	120.0	148.0	10.00	30.0	14.0
LD28B-1LK1F3	44.45	74.0	108.0	155.0	6.00	32.0	13.0
LD28B-1LK1F4	44.45	35.0	107.0	158.0	6.00	32.0	14.0
LD32B-1LK1F1	50.80	50.8	108.0	152.6	6.00	35.0	14.0
LD40B-1LK1F1	63.50	40.0	140.0	173.4	8.00	48.825	13.0

注：

1.上述表格中尺寸為標稱尺寸，可能與實際尺寸不同。

2.*直鏈板

3.M3：M3螺紋孔，M4：M4螺紋孔，M6：M6螺紋孔
